一、概述

　　熟料散裝機是從庫內將熟料(<50mm)自動輸送到熟料散裝車船的設備。庫底水泥熟料散裝設備(見圖一)主要由于手動棒閥。電動扇形閥，卷揚裝置，伸縮卸料裝置。收塵軟管。電容式限位開關。電控系統等部分組成。用戶地可選用庫側熟料散裝設備。(見圖二)

二、技術參數表

技術性能	技術參數
輸送物料	水泥熟料或類似塊狀物料
物料容量	熟料1.45t/m3
物料溫度	≤80℃
物料粒度	≤50(mm)
裝車能力	200t/h
卸料頭伸縮距離	根據用戶要求定制
手動棒閥	410×410mm
電動扇形閥	700×700mm
氣動棒閥	700×700mm
卷揚機	8m/min 20kN 3KW
料位儀	SLW-310 工作電壓24VDC
裝機功率	3.75KW/5.2KW

　　注：該機可以通過改變材質來滿足用戶物料溫度，物料粒度的要求。

三、工作原理

　　當運輸工具進入裝料位置后。打開棒閥相應的棒條數量。按住控制柜的“下降鈕”。下料頭到位后會自動斷開升降電機電源，按”裝車鈕進入卸料狀態，輔助配套設備會相應開始工作。卸料產生的灰塵通過進料斗。由伸縮收塵教管進入收全器制化，當下料頭的物料裝滿時，下料頭邊上升。邊報警。上升距離要在裝料前設置。若上升距1米，則將時間斷電器的時間通為T=1V。在上升過程中裝料始終在進行。當下料頭滿時。再重復上述動作。到達料滿位置后。按停車鈕。使電振機反制動?；蜿P(guān)閉扇形閥下料停止工作。停車后可按上升按鈕讓下料斗離開物料一定距離。確保運輸工具的移位，再對準第二個卸料工位。直到整個料倉裝滿為止。

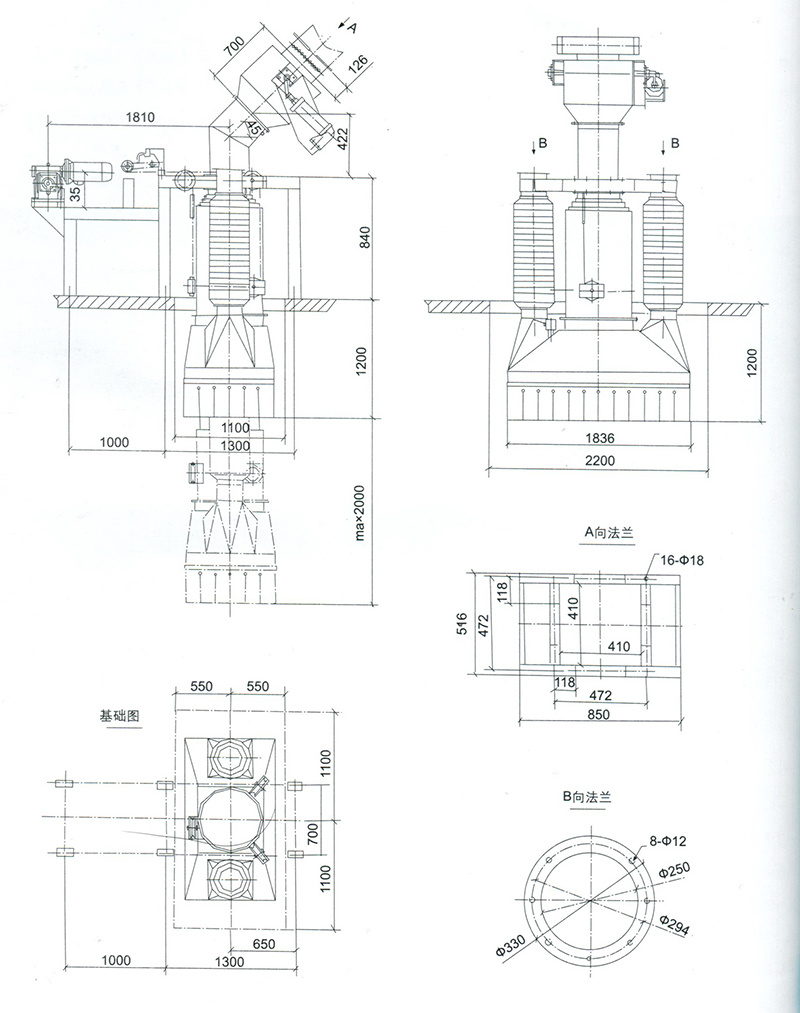

　　1、庫底熟料散裝機示意圖(圖一)

散裝機

　　1、庫側熟料散裝機示意圖(圖二)

散裝機
